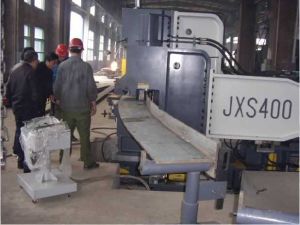

Braccio meccanico curvaprofili CNC JXS400

Braccio meccanico curvaprofili CNC JXS400

Caratteristiche principali:
1. La curvaprofili JXS400 è equipaggiata con due bracci meccanici per bloccare meccanicamente il materiale e farlo oscillare da destra a sinistra per caricare e scaricare il materiale. Allo stesso tempo I due bracci portano a termine una serie di complesse piegature 3D incluse pre-piegatura verticale e una orizzontale. Durante il processo la macchina mantiene un buon controllo della deformazione.
2. Operazioni semplici. Normalmente una persona è in grado di lavorare sulla macchina con l’assistenza di un’altra persona solo in fase di carico e scarico piastre. La macchina JXS400 è istallata con un dispositivo in grado di percepire le collisioni, rendendo quindi le operazioni di carico e ripresa pratiche.
3. La macchina utilizza stampi combinati per espandere la linea del processo, coprendo il processo della piasta angolare, piastra della lampadina, sezioni a T e barre piatte. Inoltre, può offrire raddrizzamento e livellatura di materiale processato.
4. La curvaprofili JXS400 può garantire lavorazioni ad alta qualità, alta efficienza e operazioni semplici.

Tabella dei parametri JXS:

Nr. Nome Unità Specifiche tecniche
JXS-100 JXS-160 JXS-300 JXS- 400 JXS- 500 JXS- 600 JXS- 800
1 Capacità di lavorazione a macchina e piegatura   Piega esterna ,piega interna,piega a S, raddrizzamento
2 Livello piegatura cilindri Spinta e tiraggio KN 1000 1600 3000 4000 5000 6000 8000
Velocità max di lavoro mm/s 11 15
3 Morsetto cilindro olio Forza max morsetto cetrale KN 350 500 800 1000 1000 1200 1500
Forza max morsetto laterale KN 200 250 400 600 600 750 1000
4 Regolazione perno piegato mm 650~1050 800~1200 1000~1400 1200~ 1700 1400~2000 1600~ 2200 1800~ 2500
5 Portata max piegatura device dopo rimozione piegatura laterale mm ±20 ±20 ±20 ±25 ±25 ±35 ±35
6 Sistema di carico Velocità max di lavoro mm/s 100 100 100 120 120 150 150
Spinta max del cilindro KN 126 126 246 246 246 502 502
7 Resa del materiale   355
8 Resa del materiale processato (perno min.) Lampadina acciaio piatto mm 70~220 90~270 120~370 160~ 430 160~ 500 220~650 340~ 950
min.bening raggio(h piastra centrale) mm 10h,800 10h,1000 10h,1400 10h, 1800 10h, 1800 10h, 2400 10h, 3400
Barra disuguale mm 180 250 120~400 160~ 450 160~ 500 160~650 900
Acciaio sezione T mm 70~200   120~400 160~ 450 160~ 620 160~700 1000
Acciaio piatto (max.) mm     350x40 400x40 500x 40 600x40 900x40
9 Potenza motore KW 18.5+11 30+11 45+22 55+30 75+45 75+55 75x3

La curvaprofili JXS con bracci meccanici è la più recente nel suo settore con una struttura concisa. Coprono 8 tipi di tonnellaggio, come 1000KN, 1600KN, 3000KN, 4000KN, 5000KN, 6000KN, E000KN, 8000KN. La pressa CNC può manualmente o automaticamente piegare in Avanti e indietro, e creare la forma a S senza piegature e distorsioni perciò è stata ampiamente utilizzata nella produzione di lampadine, piastre angolari, sezioni a T, barre piatte, e barre circolari. Grazie alle sue caratteristiche straordinarie, è stata utilizzata in più di 30 cantieri navali, anche in Corea e Vietnam. Noi, in quanto famosi produttori di presse piegatrici, vogliamo fornirvi il miglior prodotto al miglior prezzo.
